主要技術參數
參數名稱 | 單位 | HBCS90 | HBCS80 | |
理論混凝土輸送量（低壓/高壓） | m/h | 90/58 | 80/50 | |
理論混凝土輸送壓力（低壓/高壓） | Mpa | 7/13 | 7/13 | |
可泵送砼規格 | 塌落度 | mm | 80-230 | |
骨料粒徑 | mm | 亂石≤50 碎石≤40 | ||
料斗 | 容積 | m3 | 0.8 | 0.8 |
上料高度 | mm | 1400 | 1400 | |
理論輸送距離 | ￠125 mm管 | 水平1200m垂直1180m | ||
分配閥形式 | S管閥 | |||
輸送缸缸徑-行程 | mm | ￠220/1650 | ￠220/1650 | |
主油泵 | K3V112 | K5V140DT | ||
液壓油箱容積 | L | 600 | 600 | |
| 動力單元 | 型號 | 濰柴 斯太爾 | Y2-315M-4 | |
功率 | Kw | 162 | 110 | |
額定轉速 | r/min | 2300 | 1480 | |
外形尺寸 | mm | 9080*2490*3050 | 9080*2490*2960 | |
主機質量 | Kg | 11260 | 11000 | |
液壓系統壓力 | Mpa | 32 | 32 | |
額定電壓 | V | / | 380 | |
整車行駛速度 | Km/h | 80 | ||

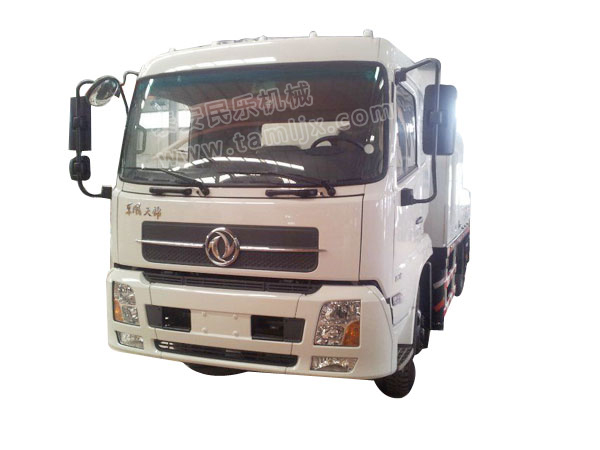

東風天錦底盤，動力強勁，機動性能好，歐Ⅲ排放標準。
動力采用：西門子（Siemens）電機、瑞典沃爾沃（Volvo）及濰柴道依茨(Deutz)柴油機。 備用件存放空間大。雙泵雙回路開式液壓系統，采用德國力士樂（Rexroth）
泵組與閥組
法國施奈德（SchneiDer）公司智能軟啟動裝置（電動車載泵選裝件）。
風冷散熱，特別適應于缺水及高寒環境。
智能化集成控制系統，良好的人機界面，功能及故障顯示。
獨特的寬法蘭、大直徑、長導向、大行程自有技術特制的泵送系統，泵送排量大，延長了混凝土活塞、眼鏡板、切割環及液壓元件的壽命。
可變量隨動潤滑系統，料斗及砼缸部位集中自動潤滑。
直線步進電機自動驅動柴油機油門，
明確性、可靠性高，燃油經濟性好。
自動攪拌反轉，可及時解除骨料卡死現象。

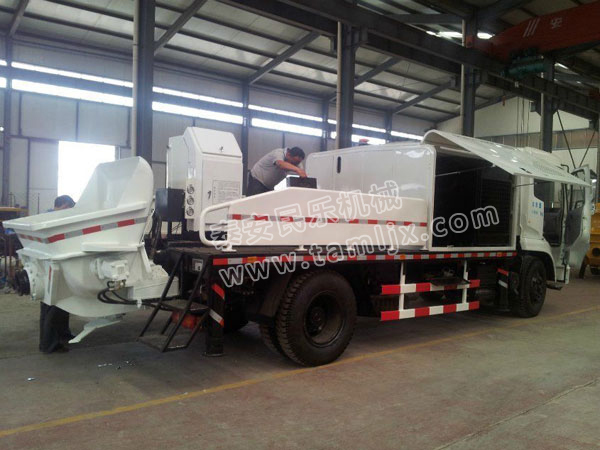

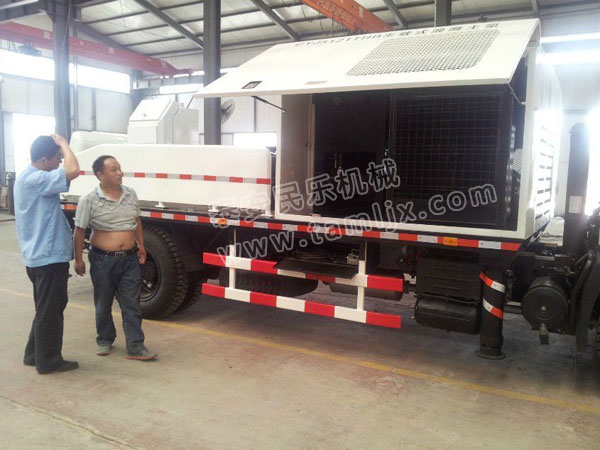

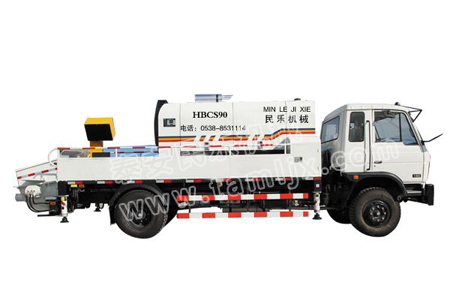

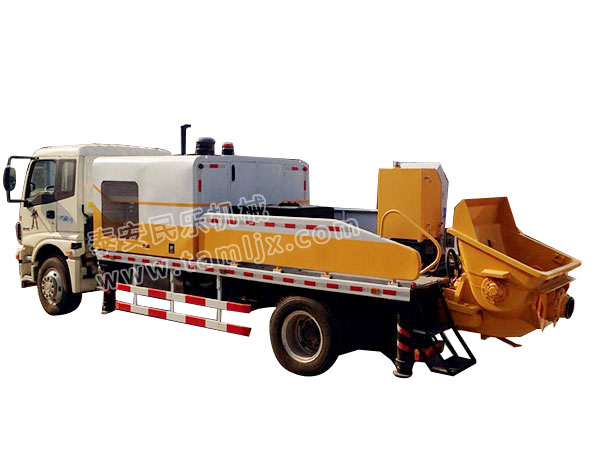

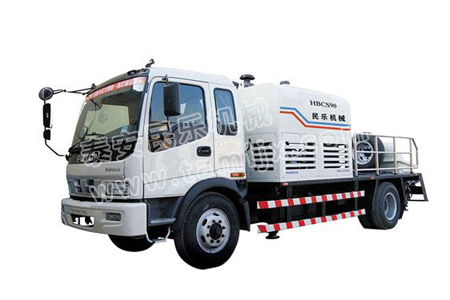

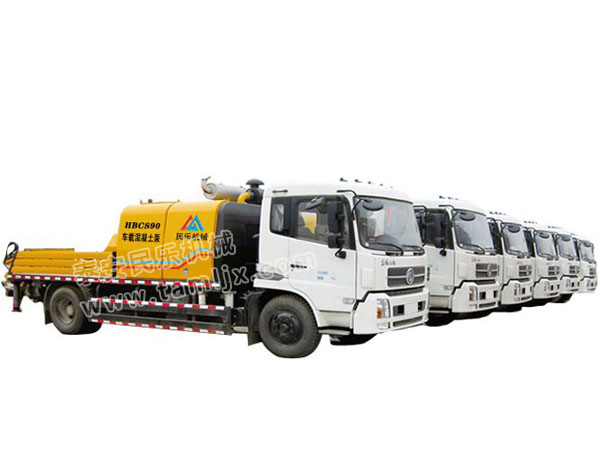

車載混凝土泵
